慧越2015年創(chuàng)新技術全自動雙缸真空含浸機操作說明書

目 錄



一、 外形結構圖………………………………P2

二、 人機界面操作指引………………………P2-P6

1．初始畫面……………………………P2

2．參數設定……………………………P3-P4

3．配方管理……………………………P4

4．手動操作……………………………P4—P5

5．自動啟動……………………………P5-P6



三、 基本使用程序……………………………P7

四、 主要調節(jié)功能……………………………P7

五、 維護保養(yǎng)及注意事項……………………P7-P9







一、 人機界面操作指引

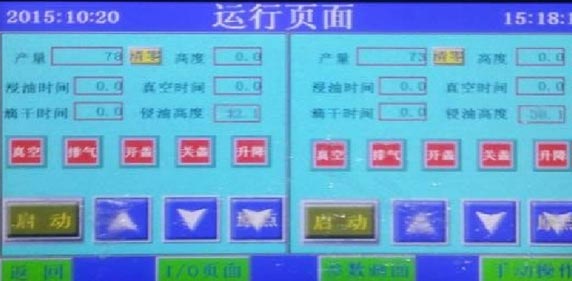

1、初始畫面

延遲后自動進入主界面，按下屏幕的復位鍵復位。





1.1.在更換產品調試時，調整液體含浸深度時，可在手動狀態(tài)下，使用油槽上升以及下降，油槽位置數據可在主頁面查看當前位置，并錄入參數設置里。此步序作為調機不可缺少的動作。



2、 參數設定

2.1在初始畫面下，點開進入系統，進入如下界面。

<!---->

<!---->

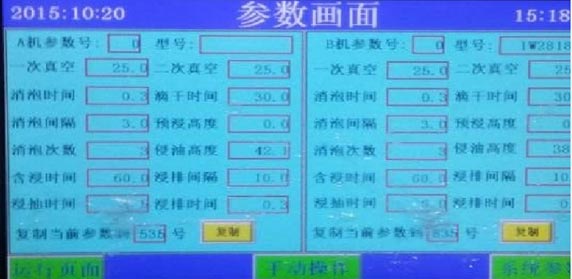

2.2在此界面下，點開參數設置，可自動進入參數設置界面。

        2.3參數設置：一次真空（秒)：第一次開機抽真空時間

                     消泡時間(秒)：產品控泡的時候排氣時間

                     消泡間隔(秒)：產品控泡的時候排氣停頓間隔

                     消泡次數(次)：重復消泡時間和間隔的次數

                     含浸時間(秒)：產品在真空情況下含浸的時間

                     浸抽時間(秒)：在含浸的時候補充真空的時間

                     二次真空(秒)：產品滴干時抽的真空時間

                     滴干時間(秒)：產品在真空下滴干的時間

                     預浸高度(mm)：從預浸高度到浸油高度之間會做消泡動作，可在接近產品時做消泡動作，從而減少解除產品時產生氣泡。

                     浸油高度(mm)：覆蓋需要浸泡產品的高度位置
