CNC繞線機繞線舉例操作

 發布于:2014-10-31 點擊量:

CNC繞線機繞線舉例操作

HY-R06 CNC繞線機是實用實際繞線線徑:∮0.03-0.6mm;以下跟大家舉例CNC繞線機繞線操作。

CNC繞線機試輸入以下資料(假設繞線資料指定儲存在第2~3步序之內)  第一組資料 第二組資料  起繞點: 未定 999.99  幅 寬: 30.00MM 30.00MM  線 徑: 0.230MM 0.450MM  總?cè)?shù) : 500.0圈 100.0圈  起繞慢車: 2.0 圈 2.0圈  停止慢車: 5.0 圈 5.0圈  高 速: 50% 35%  低 速: 8% 8%  后 退: 0 0
注:第二組資料的起繞點被設定為999.99時,表示在該步序開始繞線時,排線桿以上一步序結束時所在位臵繼續排線,幅寬及左右邊界與上一步序相同,排線方向亦不改變。  2.8.1.使用范圍指定
1、起始步序設定:[起始步序][2][輸入]

2、結束步序設定:[結束步序][3][輸入]

 CNC繞線機參考圖:

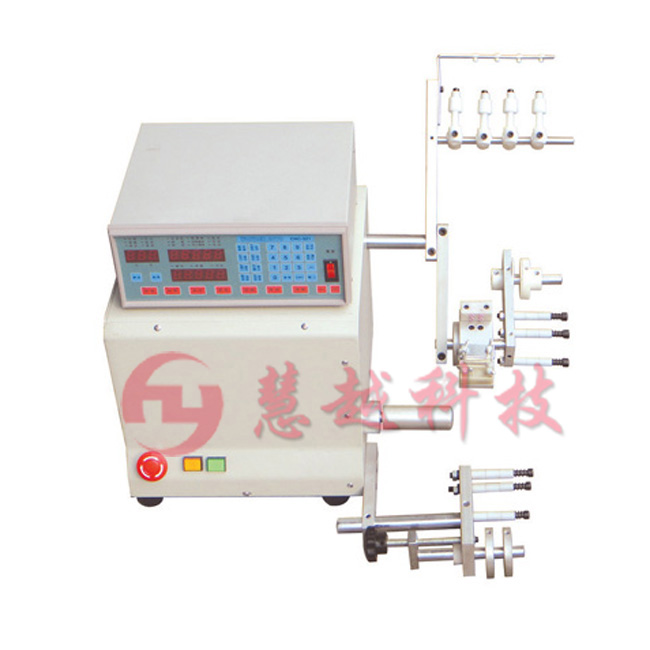

CNC繞線機實物圖
