翻轉式焊錫機對高頻變壓器焊錫的要求

 發布于:2015-05-09 點擊量:

翻轉式焊錫機對高頻變壓器焊錫的要求

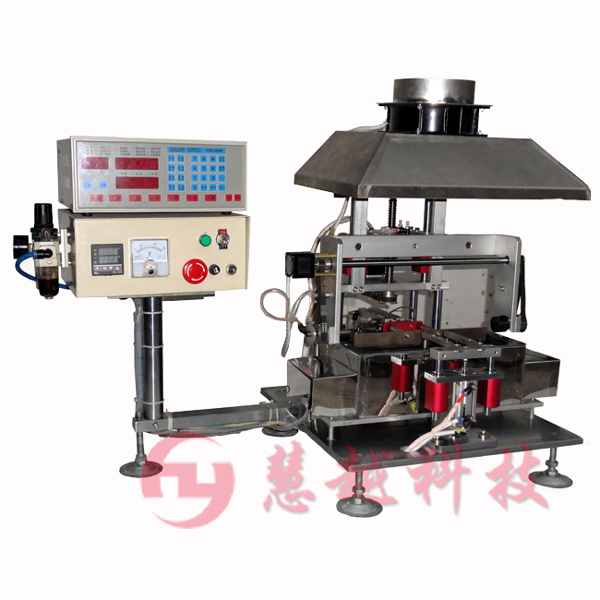

翻轉式焊錫機實物圖
  我司東莞慧越科技 HY-H02翻轉式焊錫機是多種仿真人手運動曲線,且有360度任意設定翻轉角度功能,可焊SMT及PIN TYPE各類立臥式等產品。翻轉式焊錫機對高頻變壓器鍍錫須均勻光滑,不可有冷焊,包焊,漏焊,連焊,氧焊或錫團。下面由慧越小編跟大家詳細介紹一下。

1、Pin腳為IPin(垂直Pin)時,可留錫尖但錫尖長不超過1.5mm。

2、留錫尖,垂直方向Pin腳可留錫尖且錫尖長不可超過1.5mm。

3、PVC線的裸線部份(多股線)不可有刻痕及斷股,且焊錫后不可有露銅或沾膠,或沾有其它雜質.

4、助焊劑(FLUX)須使用中性溶劑。

5、錫爐度須保持在450°C~500°C之間,焊錫時間因線徑不同而異,如下:

(1)AWG#30號線以上(AWG#30,AWG#3※。)1~2秒。

(2)AWG#21~AWG#29號線……。)2~3秒。

(3)AWG#20號線以下(如AWG20,AWG19)3~5秒。

6、錫爐用錫條,其錫鉛比例標準為60/40。每月須加一次新錫約1/3錫爐量。

7、每焊一次浸入產品的錫面須保持干凈。

8、每月清洗錫爐一次并加新錫至錫爐滿為止。

    Note:

  1、白包Bobbin含錫油多,焊錫時間不可過長。

  2、塑料Bobbin不耐高溫,易產生包焊或Pin移位。

  3、不可燒(燙)壞膠帶。

  4、三層絕緣線須先脫皮后鍍錫。

  5、焊點之間最小間隙須在0.5mm以上。
